ตั้งค่า OEE

หน้านี้สำหรับหัวหน้างานและผู้ดูแลไซต์ที่เริ่มวัด OEE ของเครื่องจักร ทำครั้งเดียวต่อเครื่อง แล้ว PULSE จะคำนวณให้ต่อเนื่อง

ก่อนเริ่ม

• ผูกช่องสัญญาณ ตั้งค่า OEE ของสถานที่ และตั้งกฎรหัส: กลุ่ม หัวหน้างาน และ ผู้ดูแลไซต์ (และผู้ดูแลองค์กร)
• เพิ่มหรือแก้ไขสาเหตุ และแก้ไขสถานะเครื่องจักร: ผู้ดูแลองค์กรเท่านั้น เพราะใช้ร่วมกันทุกไซต์
• แพ็กเกจ: Pro หรือ Enterprise
• ต้องมีก่อน: สถานที่ของเครื่องจักรในผังโรงงาน และ Edge Device ที่ต่อกับ PLC ของเครื่องและประกาศช่องสัญญาณ OEE เข้ามาในไซต์แล้ว ดู Edge Devices

เปิดหน้าตั้งค่าได้ที่ ประสิทธิภาพ → ตั้งค่า OEE หน้านี้มี 4 แท็บ: ช่องสัญญาณ สาเหตุ กฎรหัส และ สถานะเครื่องจักร หน้านี้ตั้งค่าของไซต์ที่คุณเลือกอยู่

ผูกช่องสัญญาณกับสถานที่

ช่องสัญญาณไม่ต้องสร้างเอง เมื่อ Edge Device ประกาศช่องสัญญาณ ช่องนั้นจะขึ้นในแท็บ ช่องสัญญาณ เอง พร้อม รหัสภายนอก ชื่อ ความสามารถ (State คือสถานะเครื่อง, Counters คือตัวนับ) การผูก และ ประกาศล่าสุด

1. ไปที่ ประสิทธิภาพ → ตั้งค่า OEE แท็บ ช่องสัญญาณ

   หรือเปิดหน้าสถานที่ของเครื่อง แท็บ OEE แล้วแตะ ผูกช่องสัญญาณ Edge PULSE จะเลือกสถานที่นั้นไว้ให้

2. ที่ช่องที่มีป้าย ยังไม่ผูก แตะ ผูก

3. เลือก สถานที่ ของเครื่อง แล้วแตะ ผูก

4. เปิดหน้าสถานที่นั้น แท็บ OEE แตะปุ่มฟันเฟือง (ตั้งค่า OEE) ตั้งค่าตามหัวข้อถัดไป แล้วแตะ บันทึก

คำเตือน

PULSE เริ่มคำนวณ OEE ของสถานที่หลังจากบันทึก ตั้งค่า OEE ของสถานที่นั้นแล้วเท่านั้น ถ้าผูกช่องสัญญาณแต่ยังไม่เคยกด บันทึก แท็บ OEE จะไม่มีตัวเลข แม้ค่าในหน้าต่างจะดูถูกต้องอยู่แล้วก็ตาม

จะเกิดอะไรต่อ: ข้อมูลที่ช่องส่งมาก่อนผูกยังเก็บไว้ และเริ่มนับให้สถานที่ตั้งแต่ตอนที่ผูก PULSE คำนวณใหม่ภายในประมาณหนึ่งนาที และจุดสีเขียวมิ้นต์จะขึ้นท้ายชื่อสถานที่ในผังว่า ตรวจวัด OEE

• ผูกใหม่: ใช้เมื่อย้ายช่องไปสถานที่อื่น ประวัติก่อนหน้ายังเป็นของสถานที่เดิม ข้อมูลใหม่นับไปที่สถานที่ใหม่
• เลิกผูก: ประวัติจนถึงตอนนี้ยังเป็นของสถานที่เดิม ค่าที่อ่านใหม่จะไม่นับให้สถานที่ใดจนกว่าจะผูกอีกครั้ง
• ป้าย ลำดับขัดแย้ง แปลว่ามีข้อความซ้ำหมายเลขแต่เนื้อหาต่างกัน เช่น มี Edge Device สองเครื่องใช้ค่าตั้งเดียวกัน ให้ผู้ดูแล Edge Device ตรวจสอบ

ตั้งไซเคิลไทม์และตารางเวลา

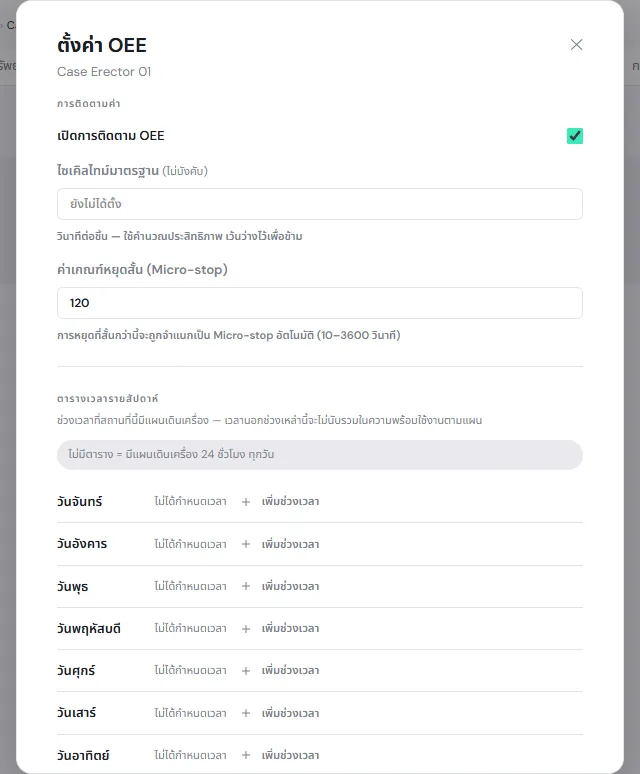

ที่หน้าสถานที่ แท็บ OEE แตะปุ่มฟันเฟือง หน้าต่าง ตั้งค่า OEE จะเปิดขึ้น

ช่อง	ใส่อะไร
เปิดการติดตาม OEE	ติ๊กไว้เพื่อให้ PULSE คำนวณ OEE ของสถานที่นี้
ไซเคิลไทม์มาตรฐาน	วินาทีต่อชิ้นเมื่อเครื่องเดินเต็มความเร็ว เช่น 2.5 ถ้าเว้นว่าง PULSE จะคำนวณประสิทธิภาพและ OEE ไม่ได้ (การ์ดจะขึ้นว่า ยังไม่ได้ตั้งค่าไซเคิลไทม์)
ค่าเกณฑ์หยุดสั้น (Micro-stop)	การหยุดที่สั้นกว่านี้นับเป็นหยุดสั้น ไม่ลดความพร้อมใช้งาน ใส่ได้ 10–3600 วินาที ค่าเริ่มต้น 120
ตารางเวลารายสัปดาห์	ช่วงเวลาที่มีแผนเดินเครื่องของแต่ละวัน เวลานอกช่วงไม่นับในความพร้อมใช้งาน ถ้าไม่ตั้งเลย ถือว่าเดิน 24 ชั่วโมงทุกวัน

เพิ่มกะทำงาน: ที่วันที่ต้องการ แตะ เพิ่มช่วงเวลา ใส่เวลาเริ่มและเวลาสิ้นสุด ใส่ได้หลายช่วงต่อวัน (สูงสุดรวม 50 ช่วง) เวลาสิ้นสุด 00:00 หมายถึงเที่ยงคืน

เคล็ดลับ

กะดึกที่ข้ามเที่ยงคืนให้แบ่งเป็นสองช่วง เช่น กะ 22:00–06:00 คืนวันจันทร์ ใส่ วันจันทร์ 22:00–00:00 และ วันอังคาร 00:00–06:00

แตะ บันทึก ไซเคิลไทม์มีผลกับตัวเลขทุกช่วงเวลาทันที ส่วนการเปลี่ยนค่าเกณฑ์หยุดสั้นหรือตารางเวลา PULSE จะคำนวณ 7 วันล่าสุดใหม่ภายในประมาณหนึ่งนาที ข้อมูลที่เก่ากว่านั้นคงเดิม

ช่วงหยุดเครื่องทั้งโรงงาน เช่น หยุดประจำปี ให้ตั้งใน การจัดการระบบ → แผนหยุดเครื่อง PULSE จะหักเวลานั้นออกจากเวลาตามแผนเอง ไม่ต้องแก้ตารางรายสัปดาห์

ตั้งสาเหตุเวลาหยุดเครื่อง

สาเหตุ เช่น เปลี่ยนรุ่น วัตถุดิบหมด หรือกล่องติด คือตัวเลือกที่ช่างแตะเมื่อ กำหนดสาเหตุ และที่กฎรหัสใช้ สาเหตุใช้ร่วมกันทั้งองค์กร

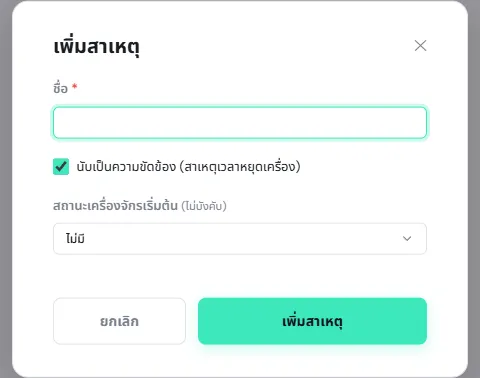

1. ไปที่ ประสิทธิภาพ → ตั้งค่า OEE แท็บ สาเหตุ แล้วแตะ เพิ่มสาเหตุ

2. ใส่ ชื่อ ที่ช่างเข้าใจทันที เช่น “เปลี่ยนรุ่น”

3. ติ๊ก นับเป็นความขัดข้อง (สาเหตุเวลาหยุดเครื่อง) ถ้าสาเหตุนี้เป็นความขัดข้องของเครื่อง เอาติ๊กออกถ้าไม่ใช่ เช่น เปลี่ยนรุ่น

4. เลือก สถานะเครื่องจักรเริ่มต้น (ไม่บังคับ) ถ้าการหยุดด้วยสาเหตุนี้เป็นการหยุดตามแผน เช่น เปลี่ยนรุ่น ให้เลือก Planned stop เวลานั้นจะไม่ลดความพร้อมใช้งาน

5. แตะ เพิ่มสาเหตุ

เมื่อ แก้ไข สาเหตุ จะตั้ง ระดับความรุนแรง สาเหตุหลัก (จัดกลุ่มสาเหตุย่อย) และปิดสาเหตุที่ไม่ใช้แล้วด้วย ใช้งานอยู่ ได้ สาเหตุ Micro stop เป็นสาเหตุของระบบ มีรูปกุญแจ เปลี่ยนชื่อไม่ได้

ให้ PULSE ใส่สาเหตุจากรหัสของเครื่อง

ถ้า PLC ส่งรหัสหยุดมาด้วย เช่น E-14 เมื่อวัตถุดิบหมด ตั้งกฎรหัสไว้ แล้ว PULSE จะใส่สาเหตุให้เองทุกครั้ง ช่างไม่ต้องกำหนดมือ

1. ไปที่แท็บ กฎรหัส แล้วแตะ เพิ่มกฎ

2. ใส่ รหัส ตรงตามที่เครื่องส่งมา แล้วเลือก สาเหตุ

3. เลือก สถานที่ ถ้ารหัสนี้มีความหมายเฉพาะเครื่องเดียว หรือเว้นว่างให้ใช้ ทั้งไซต์

4. แตะ เพิ่มกฎ

ถ้ารหัสเดียวกันมีทั้งกฎของสถานที่และกฎทั้งไซต์ PULSE ใช้กฎของสถานที่ก่อน ถ้าสาเหตุของกฎมี สถานะเครื่องจักรเริ่มต้น การหยุดนั้นจะเปลี่ยนเป็นสถานะนั้นด้วย รหัสหนึ่งมีกฎได้กฎเดียว (ระบบจะแจ้ง รหัสนี้มีกฎอยู่แล้ว) นำกฎออก แล้วค่าที่อ่านใหม่ที่มีรหัสนี้จะไม่ถูกจำแนกอัตโนมัติอีก

เมื่อเพิ่มหรือนำกฎออก PULSE จะจำแนก 7 วันล่าสุดใหม่ภายในประมาณหนึ่งนาที

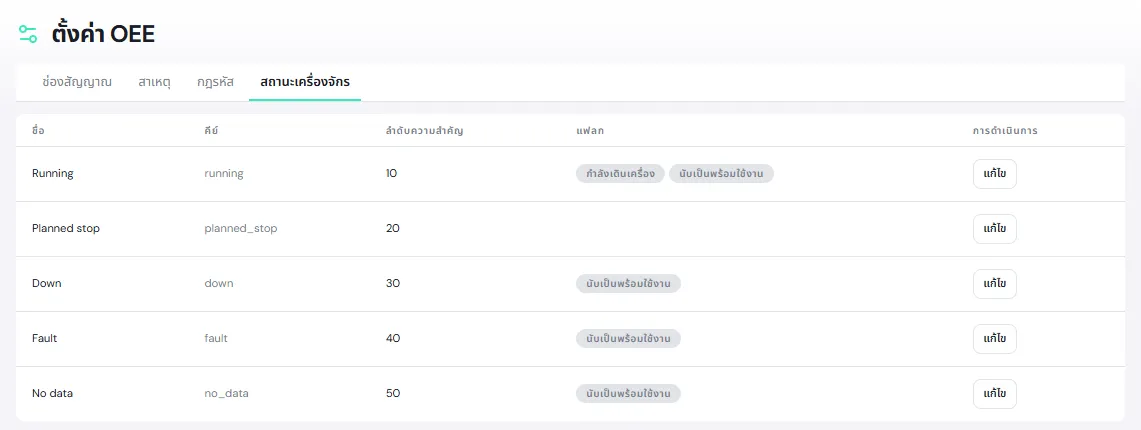

สถานะเครื่องจักร

แท็บ สถานะเครื่องจักร แสดง 5 สถานะที่ PULSE ใช้ทั้งองค์กร พร้อมแฟลกที่กำหนดการคำนวณ

• กำลังเดินเครื่อง: นับเป็นเวลาเดิน
• นับเป็นพร้อมใช้งาน: เวลาในสถานะนี้อยู่ในเวลาที่ควรเดิน สถานะที่ไม่มีแฟลกนี้ (Planned stop) ถูกตัดออก

ผู้ดูแลองค์กร แก้ไข ได้เฉพาะ ชื่อ และ ลำดับความสำคัญ แฟลกเปลี่ยนไม่ได้

คำเตือน

การเปลี่ยนลำดับความสำคัญจะเปลี่ยนการจำแนกของเครื่องจักรที่ติดตามทั้งหมด และ PULSE จะคำนวณใหม่ทั้งหมดเอง ถ้าไม่แน่ใจ ให้คงค่าเดิมไว้
