แดชบอร์ดพลังงาน
แดชบอร์ดตอบสามคำถามในหน้าเดียว: ตอนนี้เป็นอย่างไร รอบบิลนี้จะจ่ายเท่าไร และช่วงที่เลือกใช้ไปที่ไหนบ้าง เปิดได้จาก พลังงาน → แดชบอร์ด
เลือกสถานที่ที่จะดู
หัวข้อที่มีชื่อว่า “เลือกสถานที่ที่จะดู”-
เปิด พลังงาน → แดชบอร์ด หน้าแรกแสดง ทั้งไซต์ ที่คุณเลือกอยู่
-
คลิกปุ่มแผนผังทางซ้ายของเส้นทางสถานที่ (เรียกดูสถานที่) แล้วเลือกพื้นที่ ไลน์ผลิต หรือเครื่องจักร พิมพ์ใน กรองสถานที่… เพื่อค้นหา หรือเลือก ทั้งไซต์ เพื่อกลับไปดูภาพรวม
-
คลิกชื่อในเส้นทางสถานที่ (เช่น Bangkok Factory › Utilities › Cooling Water) เพื่อย้อนขึ้นไประดับบน หรือคลิกแท่งในกราฟ การแจกแจงพลังงาน เพื่อเจาะลงไประดับล่าง
ถ้าสถานที่ยังไม่ได้ตั้งค่า แดชบอร์ดจะแสดง “สถานที่นี้ยังไม่ได้ตั้งค่าพลังงาน” พร้อมลิงก์ ตั้งค่าพลังงานสำหรับ … ที่พาไปยังแท็บพลังงานของสถานที่นั้น

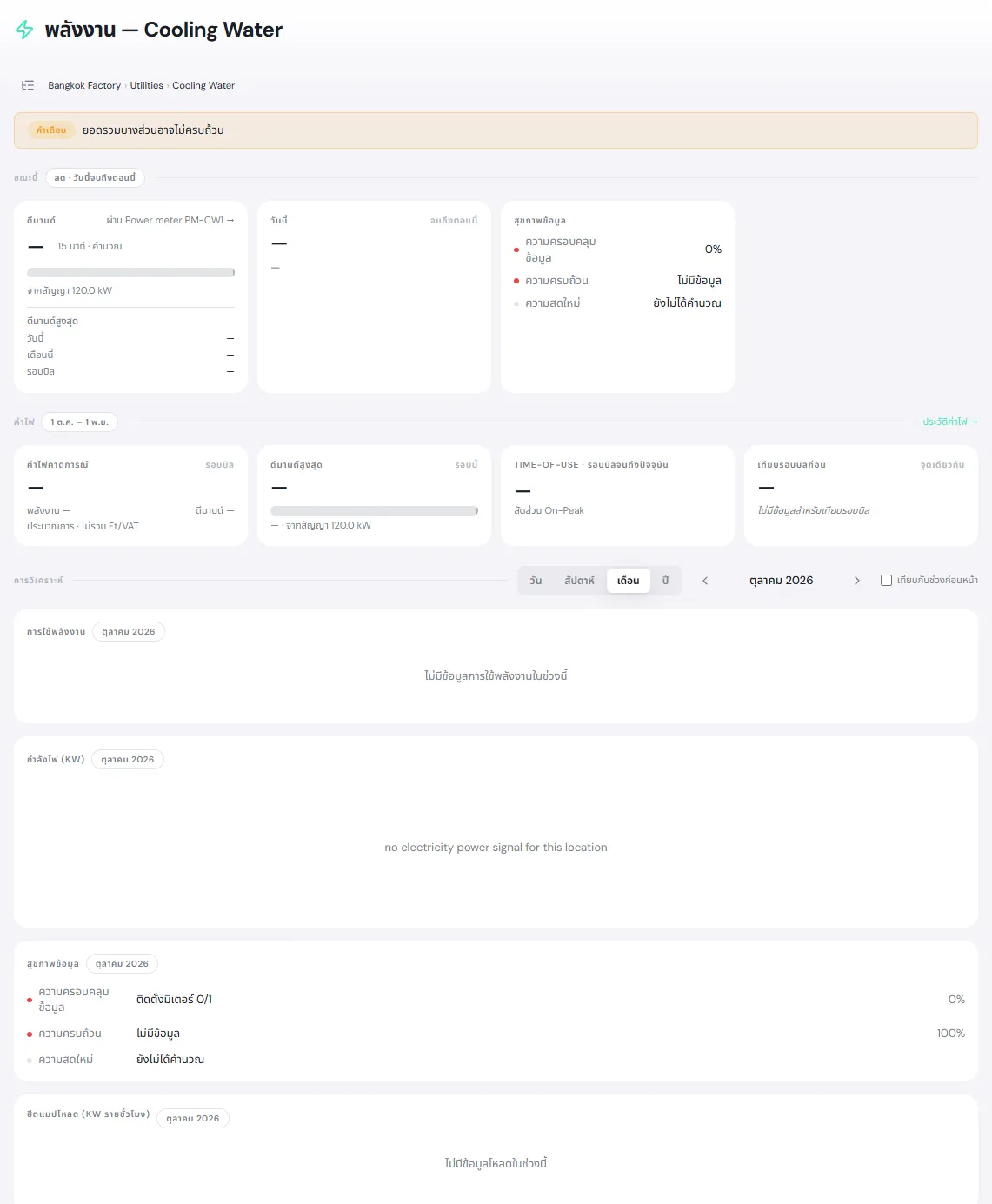

ภาพนี้คือสถานที่ที่ผูกมิเตอร์แล้วแต่ยังไม่มีค่าจาก Edge Device ตัวเลขจึงเป็น — และ สุขภาพข้อมูล เป็นสีแดง เมื่อมิเตอร์ส่งค่าเข้ามา การ์ดเดียวกันจะแสดงตัวเลขจริง
แถบแจ้งเตือนด้านบน
หัวข้อที่มีชื่อว่า “แถบแจ้งเตือนด้านบน”เมื่อมีเรื่องต้องระวัง แถบด้านบนจะแสดงข้อความและค้างไว้ขณะเลื่อนหน้าจอ
| ข้อความ | เกิดเมื่อ |
|---|---|
| ดีมานด์ … จาก … kW (…%) | ดีมานด์ตอนนี้ถึง 85% ของดีมานด์ตามสัญญา (สีส้ม) หรือ 95% ขึ้นไป (สีแดง) |
| Power Factor … — ต่ำกว่า 0.90 (ใกล้ค่าปรับ PEA) | Power Factor ต่ำกว่า 0.90 |
| Power Factor … — ต่ำกว่า 0.85 (ค่าปรับ PEA) | Power Factor ต่ำกว่า 0.85 ซึ่งเป็นเกณฑ์ค่าปรับ |
| คำเตือน ยอดรวมบางส่วนอาจไม่ครบถ้วน | มีมิเตอร์ที่ขาดข้อมูลหรือมิเตอร์ที่จำเป็นยังไม่ได้ผูก ดู เมื่อข้อมูลไม่ครบ |
แถบ ขณะนี้ (สด · วันนี้จนถึงตอนนี้) ไม่เปลี่ยนตามช่วงเวลาที่เลือกด้านล่าง
| การ์ด | แสดงอะไร |
|---|---|
| ดีมานด์ | ดีมานด์ไฟฟ้าตอนนี้ (kW) แถบเทียบกับดีมานด์ตามสัญญา และ ดีมานด์สูงสุด ของ วันนี้ เดือนนี้ และ รอบบิล ป้าย ค่าจากมิเตอร์ หมายถึงมิเตอร์ส่งค่าดีมานด์มาเอง ป้าย 15 นาที · คำนวณ หมายถึง PULSE คำนวณจากพลังงานที่ใช้ในแต่ละช่วง 15 นาที |
| Power Factor | ค่าเฉลี่ย 15 นาทีล่าสุด และบอกว่าสูงหรือต่ำกว่าเกณฑ์ค่าปรับ 0.85 แสดงเมื่อมิเตอร์ส่งค่า Power Factor มา |
| วันนี้ | พลังงานที่ใช้วันนี้จนถึงตอนนี้ และเปอร์เซ็นต์ เทียบกับเมื่อวาน |
| สุขภาพข้อมูล | ความครอบคลุมข้อมูล ความครบถ้วน และ ความสดใหม่ คลิกการ์ดเพื่อไปที่แท็บพลังงานของสถานที่และดูว่ามิเตอร์ตัวไหนขาด |
“วันนี้” เริ่มนับตาม เวลาเริ่มวันพลังงาน ที่ตั้งไว้ในการตั้งค่าของไซต์ (ค่าเริ่มต้น 00:00)
แถบ ค่าไฟ แสดงรอบบิลปัจจุบัน เช่น 1 ต.ค. – 1 พ.ย. ถ้าตั้ง วันเริ่มรอบบิล ไว้ จะแสดง “รีเซ็ตวันที่ …”
| การ์ด | แสดงอะไร |
|---|---|
| ค่าไฟคาดการณ์ | ค่าไฟโดยประมาณของรอบนี้ แยกเป็นค่า พลังงาน และค่า ดีมานด์ คลิกเพื่อเปิด ประวัติค่าไฟ |
| ดีมานด์สูงสุด | ดีมานด์สูงสุดของรอบนี้ เกิดเวลาไหน และคิดเป็นเท่าไรของสัญญา คลิกเพื่อเปิด วิเคราะห์ดีมานด์ |
| Time-of-Use · รอบบิลจนถึงปัจจุบัน | สัดส่วน On-Peak ของพลังงานไฟฟ้า และ ค่าพลังงาน On-Peak กับ ค่าพลังงาน Off-Peak (เฉพาะค่าพลังงาน ไม่รวมค่าดีมานด์) |
| เทียบรอบบิลก่อน | การใช้รอบนี้เทียบกับรอบก่อน ณ จุดเดียวกัน ของรอบ (เช่น วันที่ 10 ของทั้งสองรอบ) |
การวิเคราะห์
หัวข้อที่มีชื่อว่า “การวิเคราะห์”แถบ การวิเคราะห์ เปลี่ยนตามช่วงเวลาที่เลือก
- เลือก วัน สัปดาห์ เดือน หรือ ปี แล้วใช้ลูกศรเพื่อเลื่อนไป ช่วงก่อนหน้า หรือ ช่วงถัดไป
- ติ๊ก เทียบกับช่วงก่อนหน้า เพื่อซ้อนกราฟของช่วงก่อนหน้าไว้ในกราฟการใช้พลังงาน
- มุมมอง ปี แสดงเฉพาะกราฟการใช้พลังงาน การ์ดอื่นดูได้ในมุมมองวัน สัปดาห์ หรือเดือน
| การ์ด | แสดงอะไร |
|---|---|
| การใช้พลังงาน | กราฟแท่งพลังงานที่ใช้ในแต่ละช่วงของช่วงเวลาที่เลือก |
| การแจกแจงพลังงาน | พลังงานของแต่ละพื้นที่หรือเครื่องที่อยู่ใต้สถานที่นี้ คลิกแท่งเพื่อเจาะลงไป ส่วน ไม่ได้จัดสรร คือส่วนที่มิเตอร์รวมวัดได้แต่ไม่มีมิเตอร์ย่อยวัด ถ้าเห็น “มิเตอร์ย่อยรวมกันเกินมิเตอร์รวม” ให้ตรวจการผูกมิเตอร์ |
| กำลังไฟ (kW) | กราฟกำลังไฟตามเวลา มีเส้น สัญญา ให้เห็นว่าใกล้ดีมานด์ตามสัญญาแค่ไหน |
| ผู้ใช้พลังงานสูงสุด | จุดที่ใช้พลังงานมากที่สุดเรียงจากมากไปน้อย |
| สุขภาพข้อมูล | รายละเอียดความครอบคลุม ความครบถ้วน ความสดใหม่ของช่วงที่เลือก และรายชื่อ มิเตอร์ที่ขาด |
| ฮีตแมปโหลด (kW รายชั่วโมง) | ตารางสีของกำลังไฟแต่ละชั่วโมง ช่วยหาช่วงเวลาที่โหลดสูงหรือเครื่องเปิดค้างนอกเวลางาน |
| พลังงานประเภทอื่น | ปริมาณน้ำ แก๊ส และไอน้ำ พร้อมป้าย จำเป็น · ยังไม่มีมิเตอร์ ถ้ากำหนดให้ต้องมีมิเตอร์แต่ยังไม่ได้ผูก |
| พลังงานแยกตามการใช้งาน | พลังงานแยกตาม หมวดการใช้งานปลายทาง ที่ตั้งตอนผูกมิเตอร์ เช่น การผลิต สาธารณูปโภค HVAC แสงสว่าง |
ถ้าสถานที่มีมิเตอร์เพียงตัวเดียวและไม่มีมิเตอร์ย่อย การ์ด การแจกแจงพลังงาน และ ผู้ใช้พลังงานสูงสุด จะไม่แสดง เพราะไม่มีอะไรให้แจกแจง
ดูพลังงานของสถานที่เดียวอย่างรวดเร็ว
หัวข้อที่มีชื่อว่า “ดูพลังงานของสถานที่เดียวอย่างรวดเร็ว”ที่หน้าสถานที่ แท็บ พลังงาน มีส่วน วันนี้ แสดงการใช้วันนี้ของแต่ละชนิดพลังงาน และค่าล่าสุดจากมิเตอร์แต่ละตัว แตะ เปิดแดชบอร์ด → เพื่อเปิดแดชบอร์ดของสถานที่นั้น ดู แท็บพลังงาน
